E1DA Cosmos ADC DM

Được thiết kế cho đo kiểm âm thanh chính xác

Cosmos ADC DM được phát triển chuyên biệt như một bộ chuyển đổi Analog sang PCM kỹ thuật số cấp độ đo lường, dành cho kỹ sư âm thanh, người đam mê DIY, reviewer công nghệ và các ứng dụng đo kiểm audio. Kiến trúc độ nhiễu siêu thấp cùng các linh kiện được lựa chọn kỹ lưỡng mang lại hiệu năng đo cần thiết để đánh giá DAC, ampli và các thiết bị âm thanh khác với độ chính xác cao.

Kiến trúc ADC kép ES9822Pro

Trung tâm của Cosmos ADC DM là hai chip ADC ES9822Pro, kết hợp với mạch analog đầu vào độ chính xác cao sử dụng op-amp OPA1612 và RT6863S. Toàn bộ mạch sử dụng các linh kiện chất lượng cao đến từ Susumu, Viking, Murata và Samsung, nhằm duy trì độ toàn vẹn của tín hiệu và giảm thiểu nhiễu, méo không mong muốn trong quá trình chuyển đổi.

Hiệu năng THD+N siêu thấp

Ở điều kiện 1kHz, -0,5dBFS, tốc độ lấy mẫu 48kHz và băng thông 20Hz–20kHz, Cosmos ADC DM đạt THD+N điển hình:

• -125dB đối với phiên bản Grade-B
• -126dB đối với phiên bản Grade-A
• -127dB đối với phiên bản Grade-0

Tất cả các thành phần hài thường đều nằm dưới -140dB, mang lại một nền tảng đo cực kỳ sạch để đánh giá các thiết bị âm thanh hiệu suất cao.

Chuyển đổi PCM độ phân giải cao

ADC hỗ trợ chuyển đổi PCM lên đến 32-bit/768kHz thông qua giao tiếp dữ liệu USB-C được cách ly. Ở mức 32-bit/768kHz và -3dB, đáp tuyến tần số có thể mở rộng từ 0,8Hz đến 320kHz, tùy thuộc vào bộ lọc nội suy được lựa chọn. Điều này giúp thiết bị phù hợp với các phép đo và phân tích âm thanh băng thông rộng.

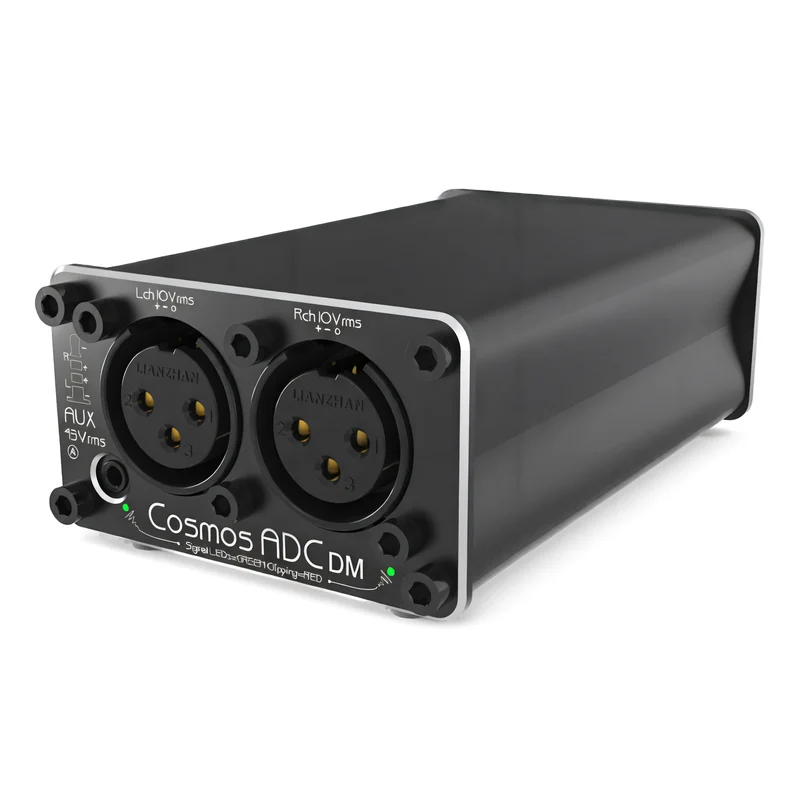

Ngõ vào XLR & AUX linh hoạt

Cosmos ADC DM cung cấp hai tùy chọn đầu vào đo kiểm cho các nhu cầu thử nghiệm khác nhau:

• XLR: hỗ trợ tín hiệu lên đến 10Vrms
• AUX 2,5mm: hỗ trợ tín hiệu lên đến 43Vrms

Nhiều mức dải tín hiệu đầu vào và cấu hình trở kháng có thể lựa chọn cho phép ADC đáp ứng nhiều loại tín hiệu đo khác nhau, đồng thời duy trì hiệu suất độ nhiễu thấp.

Tích hợp điều khiển Thermostat

Cosmos ADC DM được tích hợp hệ thống ổn định nhiệt độ, có thể điều khiển thông qua phần mềm TweakCosmosADC_DM. Thermostat giúp duy trì điều kiện hoạt động ổn định hơn, từ đó có thể giảm độ méo hài. Tuy nhiên, tùy thuộc vào cấu hình đo, việc kích hoạt thermostat cũng có thể làm tăng noise floor.

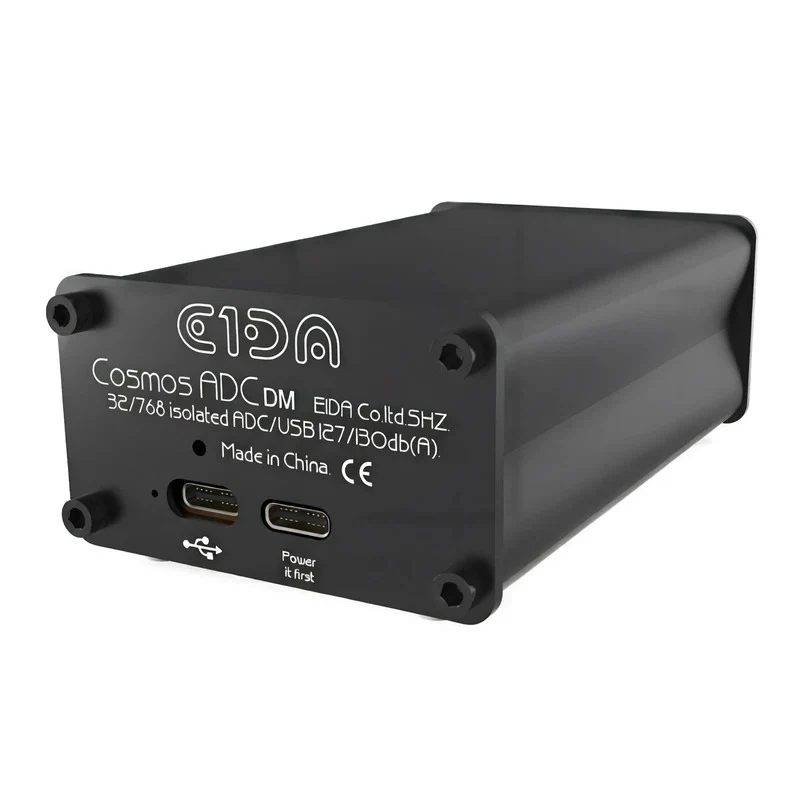

Cách ly cao, đảm bảo đầu ra kỹ thuật số sạch

Giao diện dữ liệu USB-C được cách ly điện với kết nối 8pF, giúp giảm thiểu nhiễu không mong muốn giữa hệ thống đo và giao diện kỹ thuật số. ADC xuất trực tiếp dữ liệu PCM độ phân giải cao tới máy tính để sử dụng với các phần mềm đo lường và phân tích tương thích.

Độ trễ thấp, phù hợp đo thời gian thực

Cosmos ADC DM đạt độ trễ khoảng 5ms ở 192kHz, khi đo bằng ASIO4ALL và REW. Điều này khiến thiết bị phù hợp với các quy trình đo lường thời gian thực, đặc biệt trong những ứng dụng yêu cầu xác định chính xác độ trễ vật lý của hệ thống.

Thiết kế nhôm chính xác, chắc chắn

Cosmos ADC DM hoàn thiện sử dụng khung nhôm phun cát và anod hóa đen, với các chi tiết được đánh dấu bằng laser. Thiết bị có kích thước khoảng 104 × 61 × 39mm và trọng lượng khoảng 157g khi lắp ráp hoàn chỉnh.

Thiết kế nhỏ gọn giúp Cosmos ADC DM phù hợp cho cả hệ thống đo kiểm để bàn lẫn các môi trường kiểm thử di động.
