Khi đặt hàng, khách hàng có thể cung cấp thông tin về định dạng tín hiệu HDMI-I²S đầu vào của DAC đang sử dụng. Chúng tôi sẽ cấu hình thiết bị tương ứng trước khi giao hàng.
Nếu khách hàng không cung cấp thông tin cụ thể, thiết bị sẽ được cài đặt mặc định ở Định dạng 1 (Format 1).
Lưu ý quan trọng trước khi mua hàng

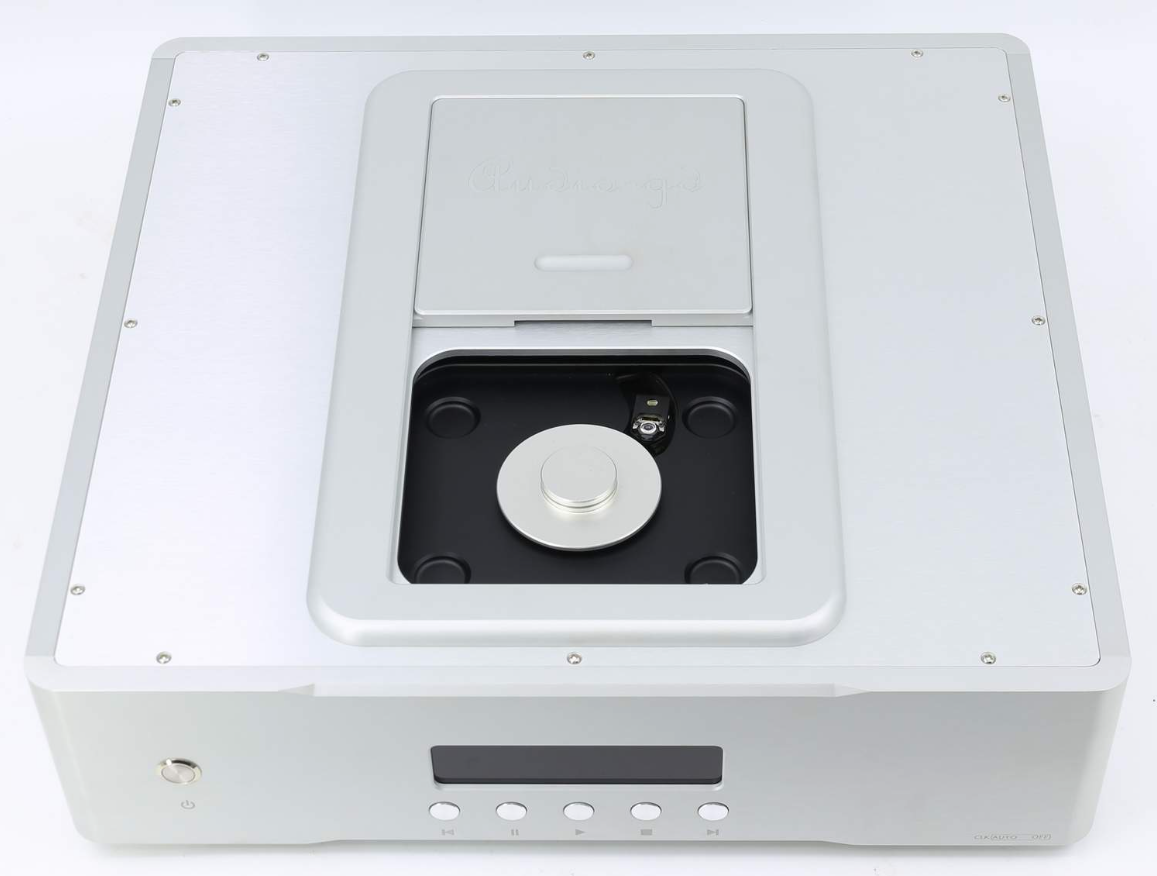

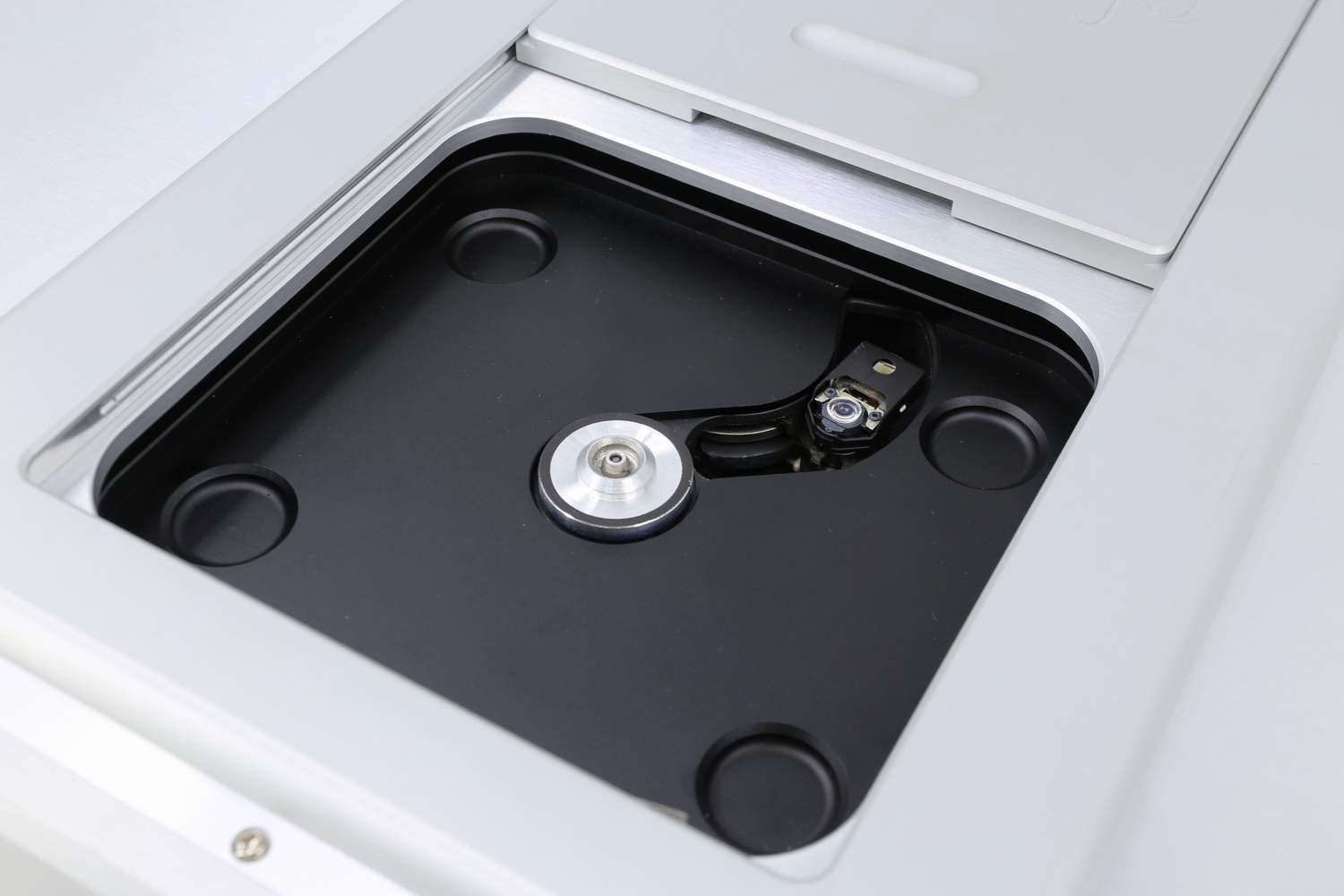

1. Về cụm laser CDM-4
CD-7 HE được trang bị cụm laser CDM-4 với công suất laser cố định. Nhà sản xuất đã tinh chỉnh công suất đến mức tối ưu. Công suất laser sẽ không được tăng lên để cải thiện khả năng đọc đĩa, bởi công suất cao hơn có thể gây méo tín hiệu, làm suy giảm chất lượng âm thanh và rút ngắn tuổi thọ của laser.
Do đó, đối với những đĩa CD bị bẩn nhiều hoặc trầy xước nghiêm trọng, các đầu phát sử dụng cụm laser thế hệ sau (chẳng hạn như CDM12, laser DVD, v.v.) hoặc các thiết bị được tăng công suất laser nhân tạo có thể đọc được những đĩa này, trong khi CD-7 HE có thể không phát được.
Thiết bị đọc ổn định các đĩa CD chính hãng sạch, ít bị trầy xước.
Thiết kế này giúp cụm laser CDM-4 đạt được tuổi thọ sử dụng đặc biệt dài.
2. CD-7 HE là bộ cơ CD thuần túy (CD Transport)
CD-7 HE không tích hợp bộ giải mã DAC. Để phát nhạc, thiết bị bắt buộc phải kết nối với một DAC rời bên ngoài.
Những điểm mới trên CD-7 HE
1. Bộ nguồn tái tạo năng lượng tích hợp
Bộ nguồn tái tạo năng lượng tích hợp cung cấp nguồn điện cực kỳ sạch, giúp tái hiện nhiều chi tiết âm thanh với độ trong trẻo cao, đồng thời vẫn giữ được tính nhạc tự nhiên.

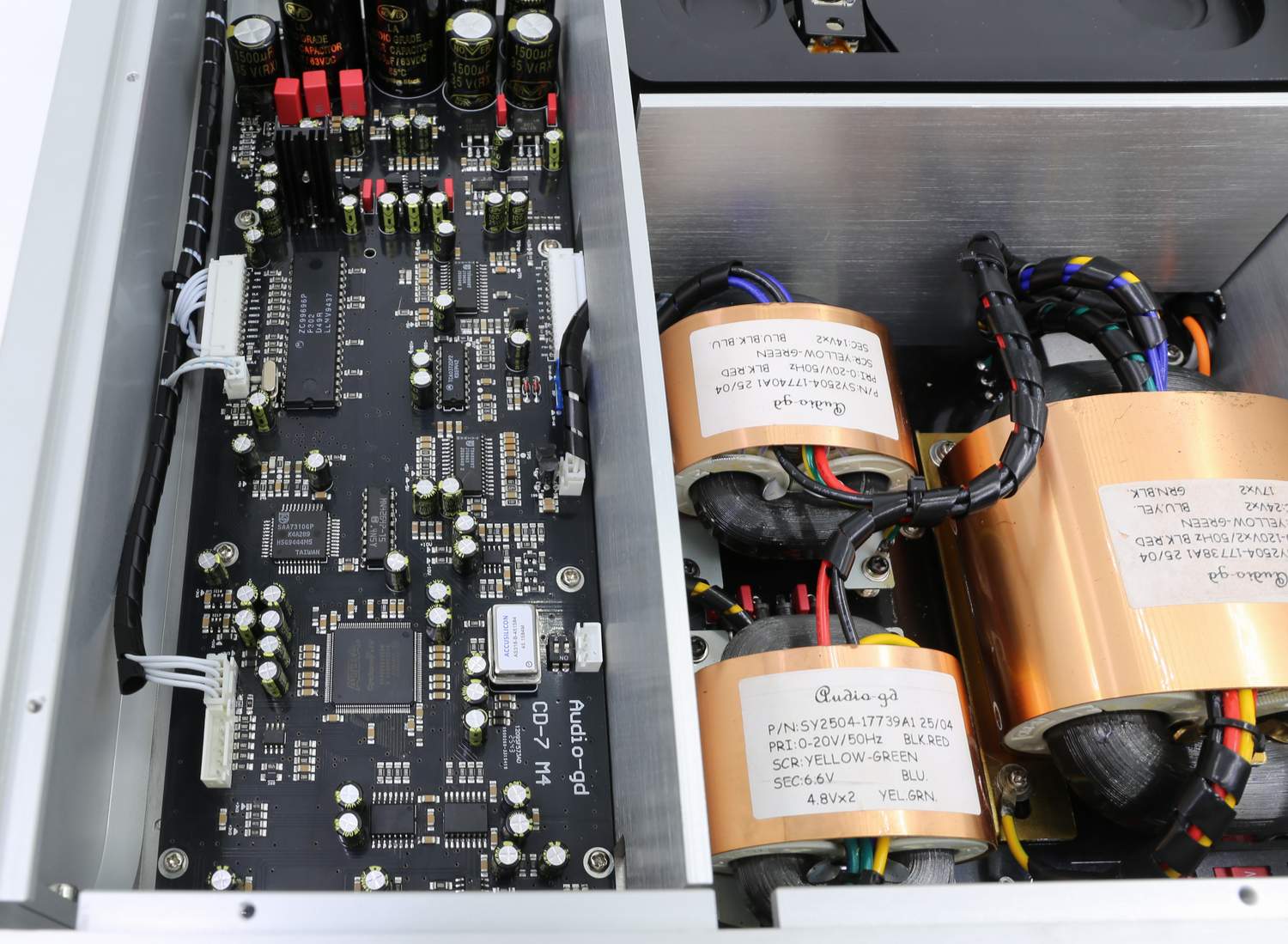

2. FPGA lập trình được tích hợp trên bo mạch
Thiết bị được trang bị FPGA có thể lập trình, thực hiện giải điều chế tín hiệu S/PDIF hiệu suất cao bằng phần cứng, thay vì sử dụng các IC giải điều chế chuyên dụng thông thường như DIR9001, WM8805 và dòng AK411X.
3. Bộ dao động femtosecond Accsilicon AS318B 45,1584 MHz
CD-7 HE sử dụng bộ dao động femtosecond Accsilicon AS318B với tần số 45,1584 MHz. Tín hiệu xung nhịp 11,289 MHz được tạo ra thông qua quá trình xử lý FPGA, đạt mức cải thiện nhiễu pha khoảng 12 dB so với tín hiệu đầu ra nguyên bản của bộ dao động.
Sơ đồ đính kèm thể hiện các thông số đầu ra nguyên bản của bộ dao động femtosecond Accsilicon AS318B 45,1584 MHz.
4. Công nghệ Clock và FIFO
Công nghệ Clock và FIFO được áp dụng cho dữ liệu đầu ra nhằm đảm bảo sự đồng bộ chính xác giữa tín hiệu dữ liệu và tín hiệu xung nhịp, giúp hạn chế ảnh hưởng của jitter (nhiễu thời gian).
5. Hỗ trợ 4 định dạng đầu ra HDMI-I²S
Thiết bị cung cấp 4 định dạng đầu ra HDMI-I²S, tăng khả năng tương thích với phần lớn các bộ giải mã DAC trên toàn thế giới.
Quá trình chuyển đổi định dạng được thực hiện bên trong FPGA mà không cần sử dụng công tắc cơ học bên ngoài. Điều này giúp tránh hiện tượng méo tín hiệu và sai lệch xung nhịp do công tắc cơ học gây ra.
6. Bộ cách ly băng thông rộng, tốc độ cực cao tích hợp
Một bộ cách ly băng thông rộng, tốc độ cực cao được tích hợp để cách ly mạch xử lý tín hiệu số với mạch đệm đầu ra. Thiết kế này ngăn nhiễu số lan truyền đến DAC bên ngoài, gây ảnh hưởng đến chất lượng âm thanh.
7. Cách ly tín hiệu xung nhịp ngoài
Cổng đầu vào xung nhịp ngoài cũng được trang bị bộ cách ly băng thông rộng, tốc độ cực cao. Bộ phận này ngăn nhiễu dòng điện chạy qua mass từ hệ thống clock bên ngoài làm suy giảm độ tinh khiết của tín hiệu xung nhịp tham chiếu.

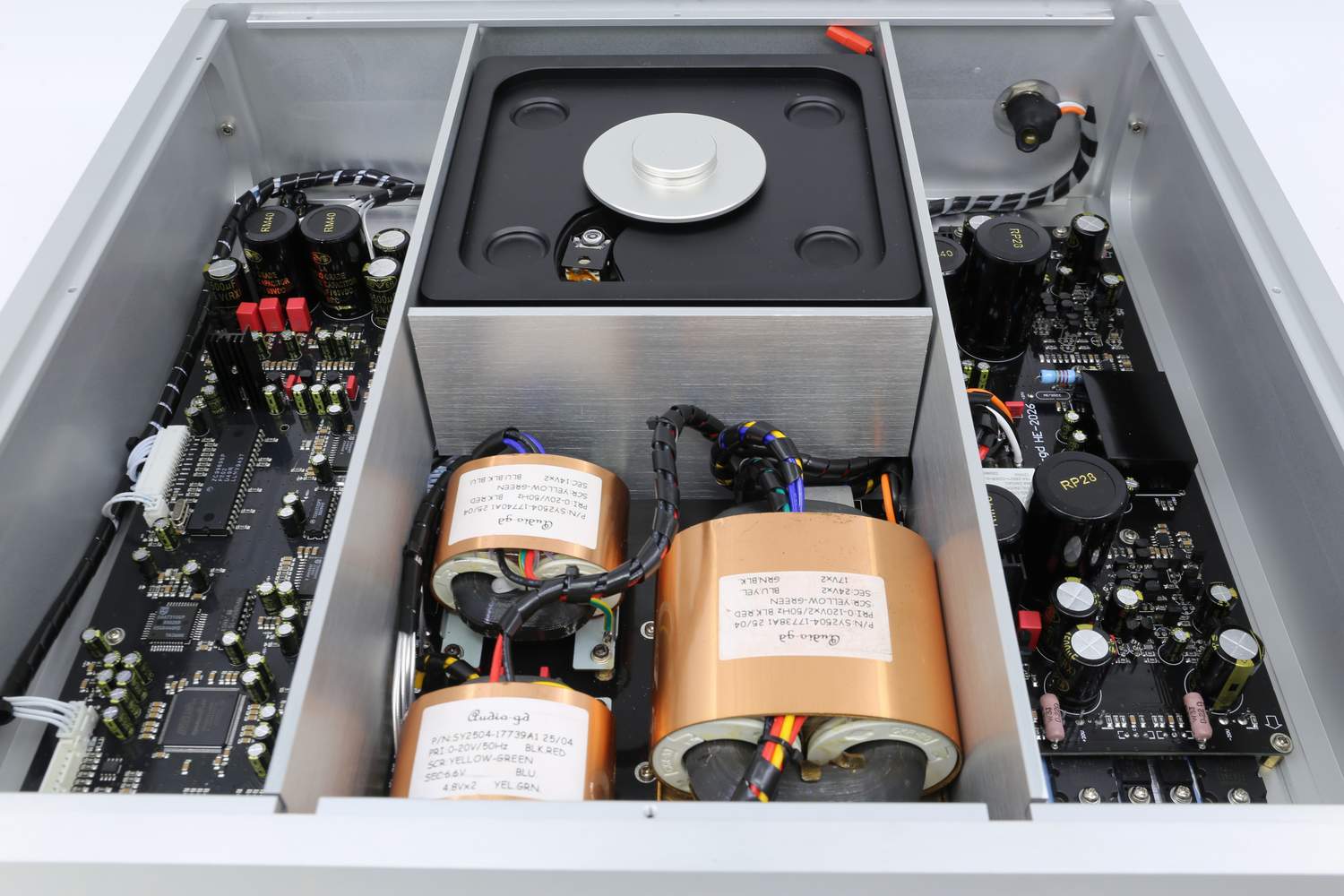

8. Hệ thống nguồn ổn áp tích hợp gồm 17 bộ nguồn
Để cung cấp nguồn điện sạch nhất có thể, thiết bị được trang bị 17 bộ nguồn ổn áp tích hợp, được phân chia như sau:
-
A: 1 bộ nguồn ổn áp Class A thuần túy dành cho các mạch đệm đầu ra HDMI, AES và coaxial.
-
B: 2 bộ nguồn ổn áp Class A thuần túy dành cho mạch nguồn tái tạo năng lượng.
-
C: 4 bộ nguồn DC Servo dành cho tầng RF, DSP, FPGA và các mạch xử lý tín hiệu số khác.
-
D: 10 bộ nguồn tuyến tính tốc độ cao dành cho các mạch còn lại.

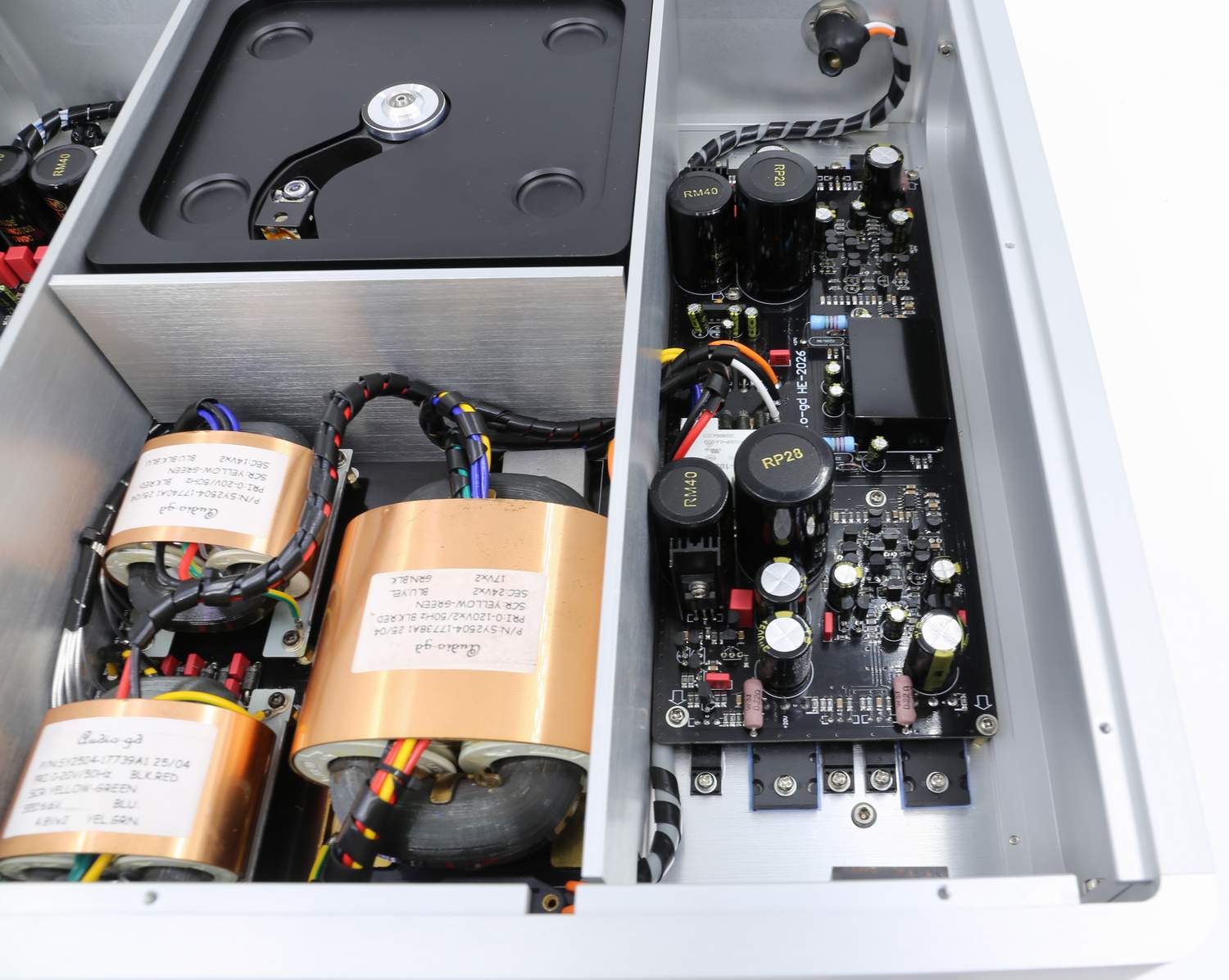

Bộ nguồn tái tạo năng lượng (Regenerative Power Supply)
Âm thanh là sự sống, còn nguồn điện là nước. Nước tinh khiết tạo nên sự sống tươi đẹp; nguồn điện sạch tái tạo âm thanh tuyệt vời.
Bộ nguồn tái tạo năng lượng có thể được ví như một máy phát điện chuyên dụng được tích hợp ngay bên trong thiết bị.
Nó có khả năng ngăn chặn phần lớn các loại nhiễu từ đường điện lưới, cung cấp nguồn điện siêu sạch cho CD-7 HE, giúp hệ thống tái tạo tín hiệu âm thanh trung tính nhất, mang đặc tính analog tự nhiên, phục vụ trải nghiệm nghe nhạc của người dùng.
Nguyên lý thiết kế bộ nguồn tái tạo năng lượng
Trong thiết kế này, dòng điện xoay chiều AC đi qua biến áp đầu vào của bộ nguồn tái tạo, sau đó được chuyển đổi thành dòng điện một chiều DC. Nguồn điện tiếp tục được cung cấp thông qua các bộ nguồn Class A để cấp điện cho bộ tạo dạng sóng tái tạo và các tầng điều khiển công suất.
Bộ nguồn Class A mắc song song có trở kháng đầu vào rất cao, giúp ngăn nhiễu truyền ngược qua bộ nguồn làm ảnh hưởng đến độ tinh khiết của tín hiệu tái tạo. Đồng thời, bộ nguồn có trở kháng đầu ra thấp, tốc độ đáp ứng rất nhanh và độ tuyến tính cao, nhờ đó tạo ra nguồn điện cực kỳ sạch.
Một bộ tạo sóng tuần hoàn tái tạo cân bằng tạo ra dạng sóng 50 Hz với độ méo cực thấp. Tín hiệu sau đó đi qua các bộ khuếch đại độ lợi cân bằng và tầng công suất đầu ra mạnh mẽ để điều khiển hai biến áp tái tạo, tạo ra nguồn điện xoay chiều AC sạch.
Hai biến áp tái tạo cung cấp nguồn AC riêng biệt cho các mạch xử lý tín hiệu số và các tầng đệm đầu ra.
Quan điểm thiết kế bộ nguồn tái tạo năng lượng của Audio-gd
1. Bộ tạo sóng analog có độ méo thấp hơn
Thông qua phân tích bằng thiết bị AP SYS-2722, Audio-gd nhận thấy bộ tạo sóng tuần hoàn được thiết kế hoàn toàn bằng mạch analog có độ méo thấp hơn đáng kể so với bộ tạo sóng kỹ thuật số.
2. Tầng điều khiển analog mang lại chất âm tự nhiên hơn
Tầng điều khiển kỹ thuật số có hiệu suất cao hơn, nhưng theo Audio-gd, tầng điều khiển hoàn toàn bằng analog mang lại chất âm tự nhiên, gần với đặc tính analog hơn.
3. Tần số tái tạo 50 Hz so với 400 Hz
Sóng tái tạo 400 Hz có hiệu suất cao hơn. Tuy nhiên, theo Audio-gd, tần số 50 Hz nằm xa vùng độ nhạy cao của tai người hơn so với 400 Hz, nhờ đó giúp âm thanh có đặc tính analog tự nhiên hơn.
