Denafrips Terminator 15Th Plus

DAC R2R NOS Balanced 24bit 1536kHz DSD1024

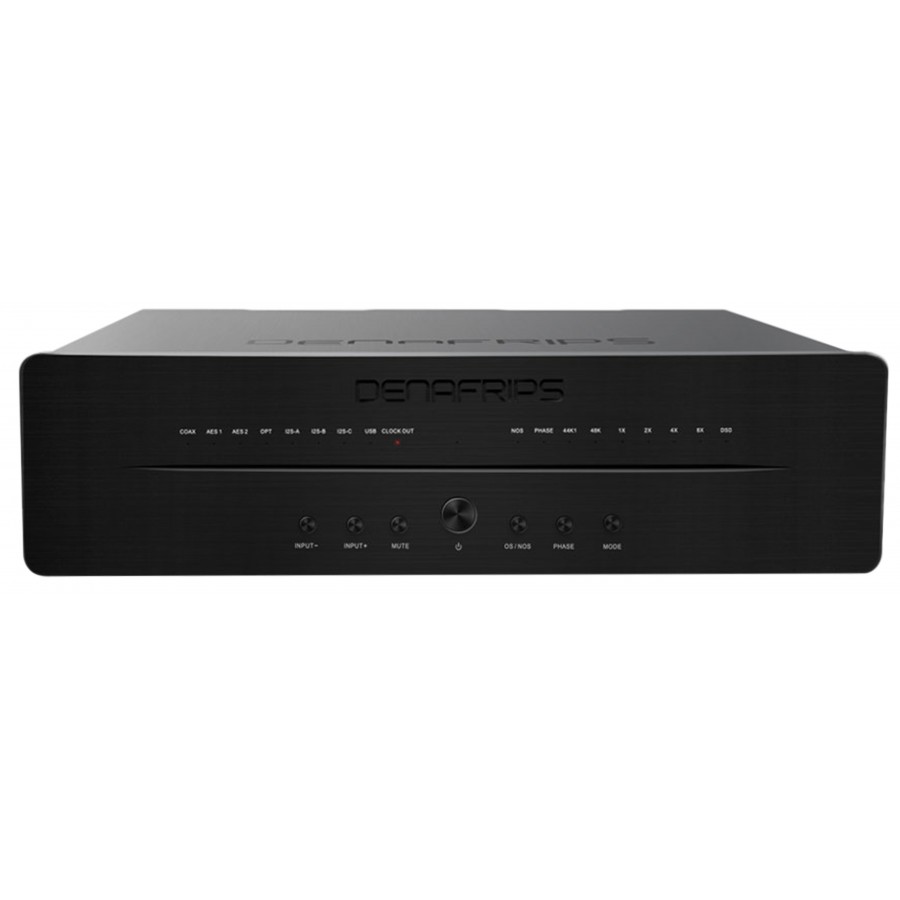

Denafrips Terminator 15Th Plus : Front view

Denafrips Terminator 15th Plus là một DAC R2R NOS đối xứng hiệu năng cao, có khả năng mang lại âm thanh cực kỳ tinh khiết và giàu nhạc tính. Thiết bị được thiết kế không thỏa hiệp, nhằm đem đến trải nghiệm âm nhạc tốt nhất có thể.

Denafrips Terminator 15th Plus: Một DAC xuất sắc

DENAFRIPS TERMINATOR 15TH PLUS – BƯỚC TIẾN MỚI TRONG THIẾT KẾ DAC R-2R CAO CẤP

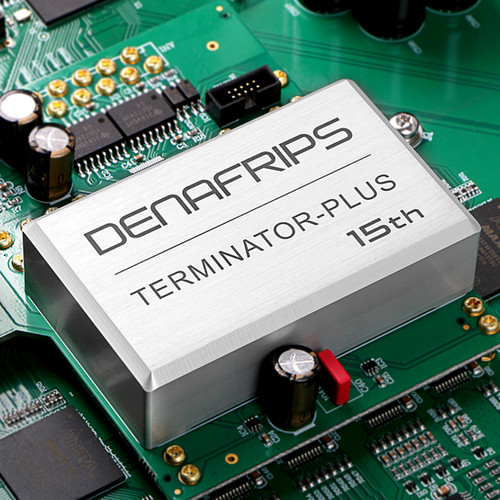

Module chuyển đổi số–analog của Denafrips Terminator 15th Plus cùng các mạng ladder R-2R được cách ly hoàn toàn. Hai bo mạch được liên kết vật lý thông qua module clock OCXO. Việc cách ly vật lý này giúp giảm nhiễu nền và cải thiện tỷ lệ tín hiệu trên nhiễu (SNR).

Terminator 15th Plus được trang bị hai clock OCXO hoạt động ở tần số 45.1584 MHz và 49.152 MHz. Các OCXO này được đặt trong một khối kim loại ở trung tâm DAC, được thiết kế riêng cho audio high-end với:

  • Nhiễu pha cực thấp
  • Độ chính xác rất cao

Cả hai OCXO đều được cấp nguồn bởi mạch nguồn đã được thiết kế lại hoàn toàn, cung cấp dòng điện ổn định cho clock. Dự trữ năng lượng dồi dào giúp đảm bảo độ tuyến tính và độ ổn định của tín hiệu clock.

Jitter cũng được giảm thiểu nhờ cơ chế reclocking thông qua bộ đệm FIFO. Bộ đệm FIFO thích ứng này lưu trữ dữ liệu âm thanh số, sau đó được đọc lại trực tiếp bằng clock OCXO có nhiễu pha cực thấp đặt ngay trong DAC.

Ngoài ra, Terminator 15th Plus còn được trang bị ngõ ra clock OCXO, cho phép đồng bộ hoàn hảo giữa nhiều thiết bị âm thanh với nhau.



Denafrips Terminator Plus 15th (DAC): Reviews, Used Pricing, Competition

Denafrips Terminator 15th Plus: Hệ thống nguồn “oversized”

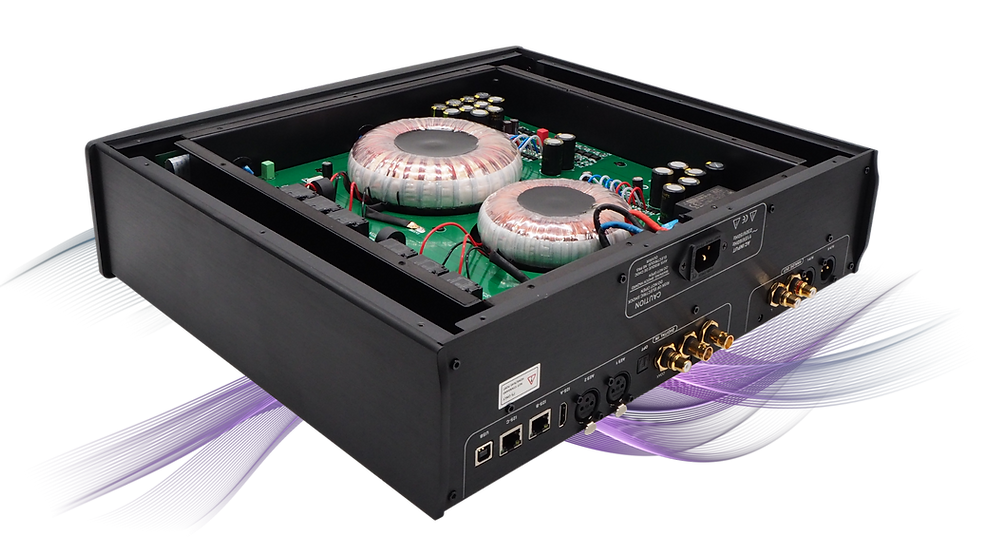

Denafrips Terminator 15th Plus được trang bị một khối nguồn tuyến tính riêng biệt, đặt bên dưới bo mạch DAC và được ngăn cách bằng vách thép để tránh nhiễu.

Bộ nguồn sử dụng ba biến áp xuyến O-Core kích thước lớn dành riêng cho các phần digital và analog, kết hợp với các tụ điện ESR thấp nhằm cung cấp dòng điện ổn định cho toàn bộ mạch âm thanh.



Denafrips Terminator 15th Plus: Xử lý tín hiệu bằng FPGA

Để đảm bảo đường đi tín hiệu ngắn nhất có thể, các tín hiệu I2S và SPDIF được xử lý trực tiếp trên chip FPGA, mà không sử dụng bất kỳ chip chuyển đổi trung gian nào.

DENAFRIPS TERMINATOR PLUS 15TH DAC | Denafrips





Denafrips Terminator 15th Plus: Kết nối

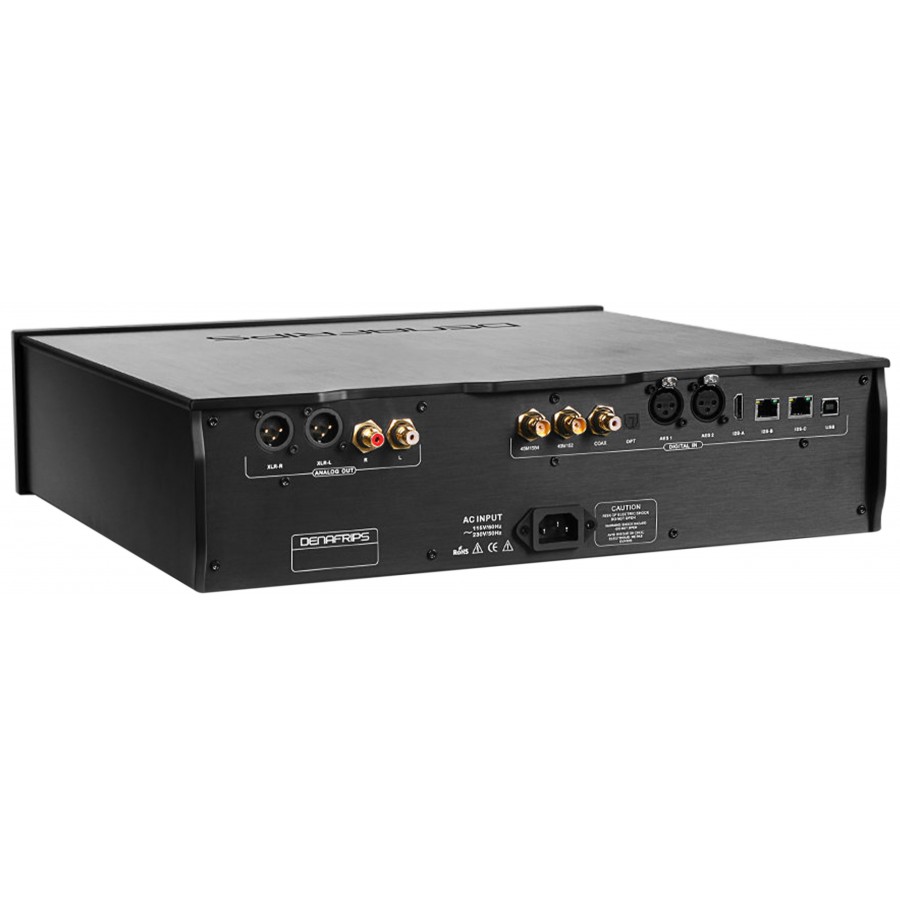

Denafrips Terminator 15th Plus được trang bị hệ thống kết nối rất đầy đủ, cho phép dễ dàng tích hợp vào hầu hết các hệ thống âm thanh.

Ngõ vào bao gồm:

  • USB-B
  • I2S RJ45 (LVCMOS)
  • I2S RJ45 (LVDS)
  • I2S HDMI (LVDS)
  • AES/EBU
  • Optical (Toslink)
  • Coaxial

Ngõ ra bao gồm:

  • RCA stereo (unbalanced)
  • XLR stereo (balanced)

Ngoài ra, thiết bị còn có 2 ngõ ra clock, cho phép đồng bộ hoàn hảo giữa Terminator và các thiết bị âm thanh khác, giúp tối ưu hiệu năng toàn hệ thống.

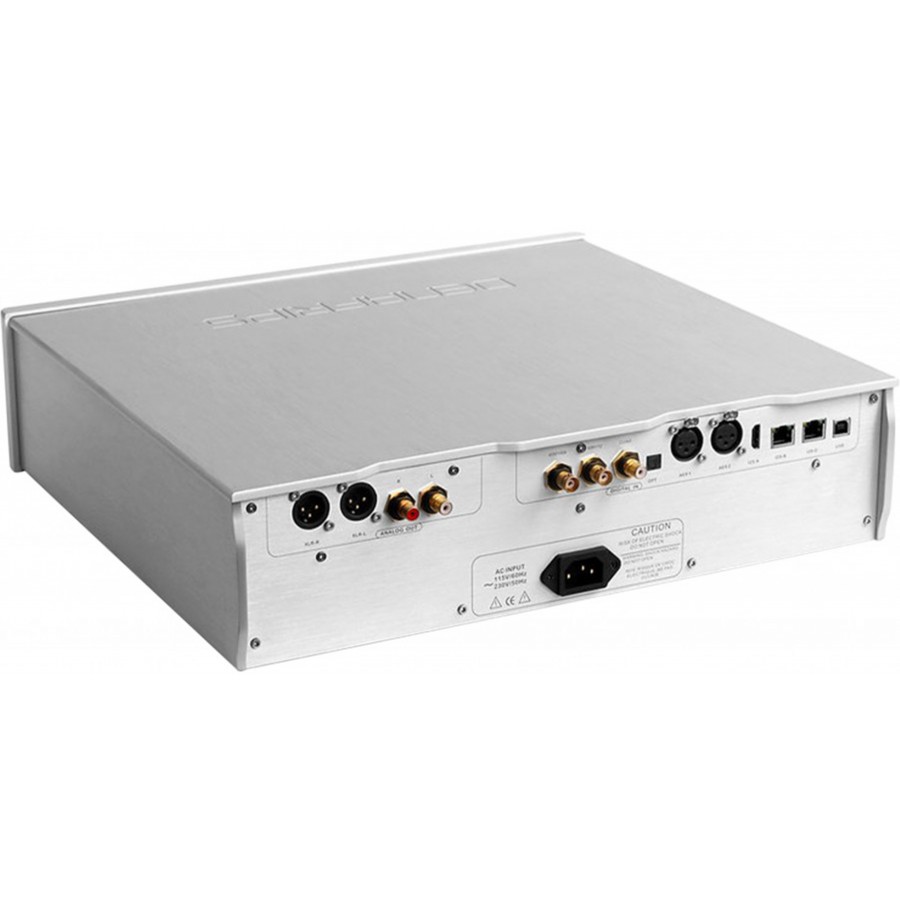

Denafrips Terminator 15Th Plus : Connector diagram

Thông số kỹ thuật – Denafrips Terminator 15th Plus

Phân loại

  • Loại sản phẩm: DAC R2R balanced, chế độ NOS

Ngõ vào

  • 1 x USB-B
  • 1 x I2S qua HDMI (LVDS)
  • 1 x I2S qua RJ45 (LVDS)
  • 1 x I2S qua RJ45 (LVCMOS)
  • 2 x AES/EBU
  • 1 x Optical Toslink
  • 1 x Coaxial

Ngõ ra

  • 1 x XLR stereo (balanced)
  • 1 x RCA stereo (unbalanced)

Định dạng & tần số hỗ trợ

  • USB / I2S:
    • PCM tối đa 1536 kHz
    • DSD tối đa DSD1024
  • Optical / Coaxial / AES:
    • PCM tối đa 24-bit / 192 kHz
    • DSD (DoP) tối đa DSD64

Mức output / trở kháng

  • RCA: 2.2 Vrms @ 625 Ω
  • XLR: 4.4 Vrms @ 1250 Ω

Chế độ hoạt động

  • NOS (không oversampling)
  • OS (oversampling)

Bộ lọc

  • Slow roll-off
  • Fast roll-off

Hiệu năng

  • Dải tần: 20 – 80 kHz (+1 / -3 dB)
  • THD+N: 0.0015% (A-weighted)
  • SNR: 129 dB
  • Dynamic range: >132 dB
  • Crosstalk: -120 dB

Thông tin chung

  • Điện áp: 115V AC 60Hz / 230V AC 50Hz
  • Công suất tiêu thụ: ≤20W
  • Màu sắc: Đen
  • Kích thước: 430 x 385 x 108 mm
  • Trọng lượng: 18.75 kg

Trong hộp

  • 1 x Denafrips Terminator 15th Plus
